随着第三季度步入尾声，新一代旗舰手机芯片的消息不断浮现。即将发布的高通的骁龙8 Gen3和联发科的天玑9300，无疑是Android市场上最受期待的两款旗舰芯片。

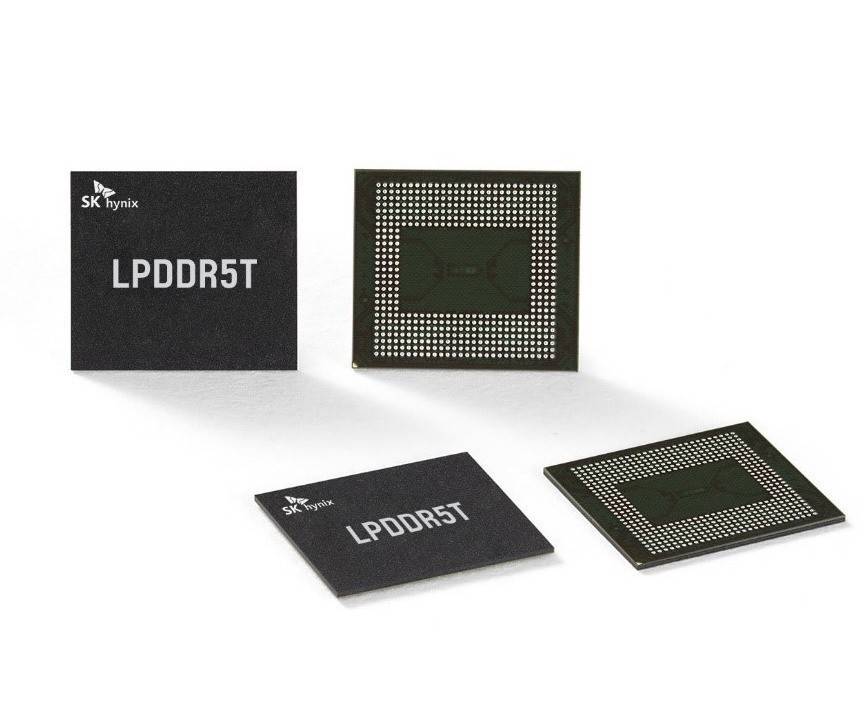

天玑9300最近爆出了新消息，其支持LPDDR5T内存，9.6Gbps的传输速度不仅是目前全世界最快的移动DRAM，而且在低功耗方面表现优异。这意味着LPDDR5T不仅能提供最快的应用加载速度，还能为手机用户带来更长的续航时间。

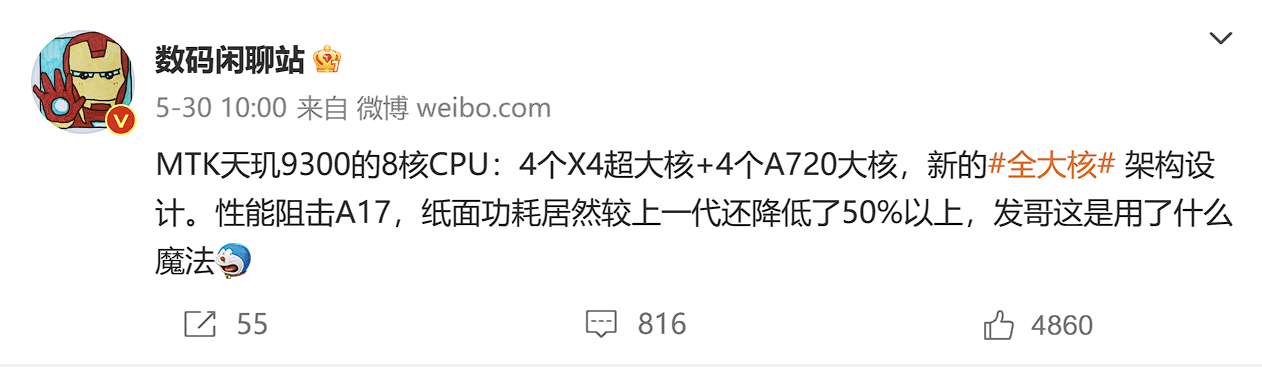

之前“数码闲聊站”爆料，联发科下一代旗舰芯片天玑9300将采用全大核CPU架构，由4个Cortex-X4超大核和4个Cortex-A720大核组成，堪称一颗“怪兽级”芯片！

全大核CPU性能强，功耗反而降低了不少，大V指出，与天玑9200相比，天玑9300功耗降低了50%以上，今年联发科的CPU可以划重点了。

此外，天玑9300确认搭载最新一代Arm Immortalis-G720 GPU，其引入的延迟顶点着色技术可以减少内存访问和带宽使用，从而提高性能并降低功耗。

高通方面也是消息频频，最新的骁龙8 Gen3在CPU架构上采取了较为保守的策略，使用1+5+2架构设计，包含1颗Cortex-X4超大核、5颗Cortex-A720大核和2颗Cortex-A520小核。对比骁龙8 Gen2，多1颗中核，少1颗小核。虽然骁龙不像天玑那样用激进的全大核CPU架构，但也在增加大核数量，可见更多大核的确有利于提升性能降低功耗，这无疑是未来的趋势。

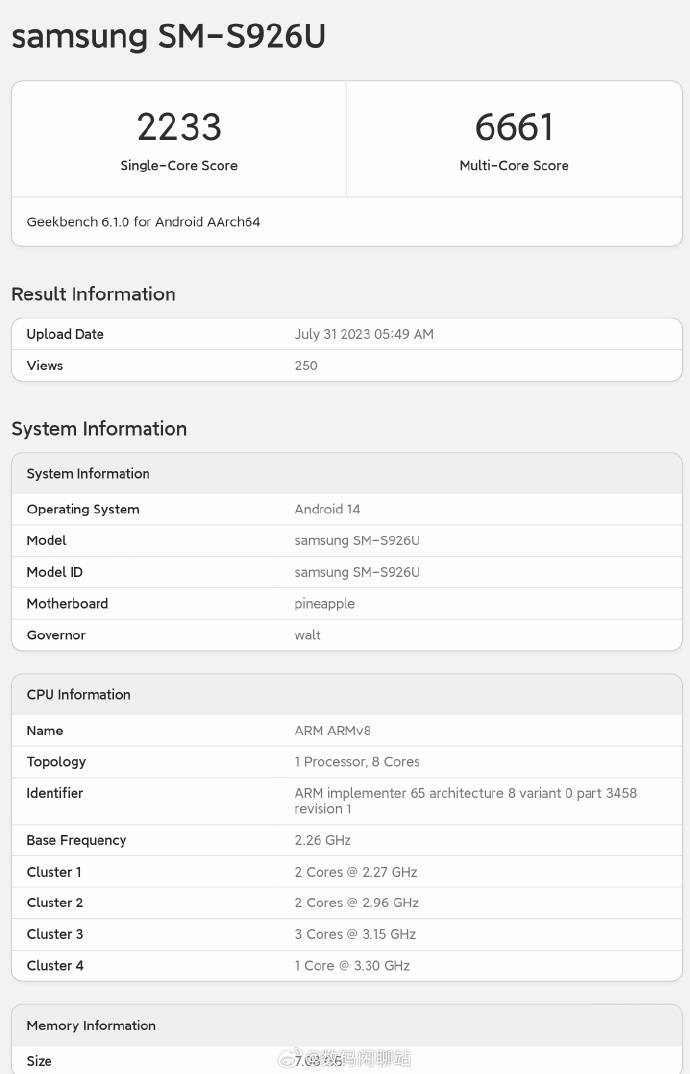

就在最近，骁龙8 Gen3的GeekBench 6跑分流传网络，样机型号为SM-S926U，疑似三星S24，CPU单核2233分，多核6661分。性能相比骁龙8 Gen2略有提升，尚不知实际体验如何。

其他方面，骁龙8 Gen3的GPU常规升级到Adreno 750，全系仍交由台积电代工，工艺制程从N4提升至N4P，而台积电N3E工艺制程要到明年推出的骁龙8 Gen4上采用。

说到骁龙8 Gen4，从数码闲聊站的爆料来看，骁龙8 Gen4采用高通自研的Nuvia架构，包括2个Phoenix性能核心和6个Phoenix M核心。但另据最新消息显示，骁龙8 Gen4将有三个版本，即12核心版、10核心版和8核心版，最大的区别在于CPU核心数量。由于高通自研架构不像Arm公版架构有PPT参考，实际性能、功耗、兼容性还需明年手机厂商拿到流片才能知晓。

据现有爆料显示，天玑9300在今年将迎来重大变革，不仅率先采用全大核CPU架构，还奇迹般的将功耗降低一半；而骁龙8 Gen3今年则较为审慎，因为它将在明年转向Nuvia架构，2024年底的8 Gen4将是高通的实质性飞跃。总的来说，高端市场的旗舰手机急需新技术来刺激发展，安卓芯片去年在图形性能上一跃超过苹果A16，这让今年的旗舰芯更值得期待。
